L-46X OCR3.0モデル | オプトエレクトロニクス QR対応 バーコードリーダー USB接続 L-46X-OCR3.0-V-WHT-USB | 一次元コード 二次元コード 英数字読取り対応
汎用フォントで書かれたロット番号、シリアル番号、棚番、賞味期限などの英数字入力ができる
圧倒的な読み取り性能を誇る、多機能なQR対応のバーコードリーダー。低輝度や高密度の液晶上コードの読み取りにも強く、360度あらゆる方向からスキャン可能。よくあるゴシック・明朝体のフォントなら英数字のスキャニングも可能なOCR3.0モデル。
- 360°圧倒的な読み取り性能
- OCR-A/Bフォント標準品サポート
- 密集コードに適したモード搭載
- ダイレクトパーツマーキング（DPM）サポート
- バイブレーション機能/サイレントモード
- 液晶読み取り対応
- 防塵・防滴：IP42相当
- 抗菌・耐黄変素材使用
- 汎用フォント英数字の読取りにも対応
納期情報が「メーカーお取り寄せ」となっている場合、納期にお時間がかかる場合がございます。ご購入前に正確な納期を確認されたい場合は、当店までお問い合わせ下さい。お客様都合による返品・交換は承っておりませんので、ご購入前にご利用にあたって必要な情報を必ずご確認下さい。
| SPEC スペック | 電源供給接続先より供給 | 落下耐性1.8m | OCR特性【対応文字（※）】 OCR A/B ゴシック体・明朝体などの汎用的なフォントで以下の条件で構成された文字列 ・アルファベット大文字 （小文字は非対応） ・数字：0123456789 ・記号：@、/、$、（）、#、\、+、*、- 【読み取りモード】 汎用フォーマット、日付（賞味期限）、定型フォーマット 【読み取り桁数】 2桁～（汎用フォーマット） 【読み取り段数】 複数段対応 |
|---|
| 商品管理番号 | L-46X-OCR3.0 |
|---|---|
| サイズ | 約105.4 (L) X 60 (W) X 153.4 (H) mm |
| 注意事項 |
※ゴシック体・明朝体であってもすべてのフォントへの対応は保証されません。対応における確実な情報を希望される場合は、直接オプトエレクトロニクス社までお問い合わせ下さい。
※OCR3.0機能で読み取る文字サイズは10.5pt以上を推奨※掲載値はメーカー規定の測定方法によるものです。保証値は別途仕様書をご参照ください。 ※記載内容は予告無く変更されることがあります。あらかじめご了承ください。 |
| 製品型番 | L-46X-OCR3.0-V-WHT-USB |
| インターフェイス | Full-Speed 12 Mbps USB(HID/COM)プラグ-A |
| 重量 | 約112g（ケーブルを除く） |
| メーカー保証 | 5年間 |
| メーカー | オプトエレクトロニクス OPTICON |
【標準モデル】ハンディスキャナ L-46X
【オプション】専用スタンド STD-46
【オプション】専用置台 STD-4101
L-46XはOCRフォントを標準サポートするQR対応バーコードリーダーです。
新開発デコードアルゴリズム、最大100フレームCMOSセンサ、最新高性能CPUにより圧倒的な読み取りスピードを実現。手ブレ時、暗所、明るい環境下でも通常と変わらないレスポンスで、360°あらゆる角度から高精度でデータを読み取ります。

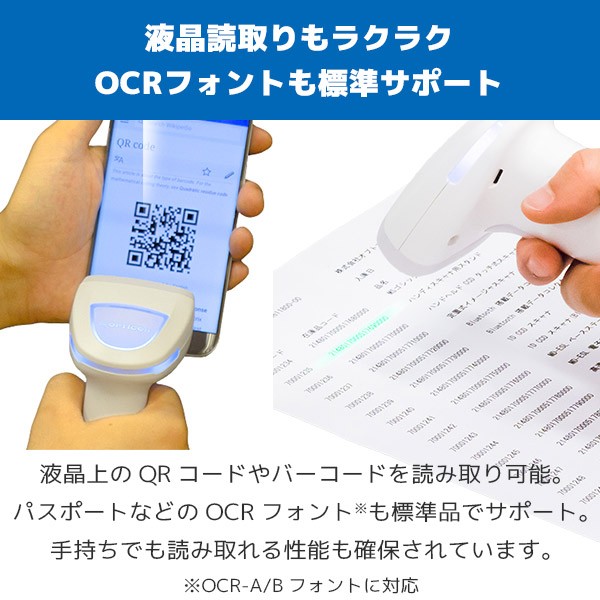

低輝度や高密度の液晶上QRコード・バーコードの読み取り性能も高いので、スマートフォンなどの液晶画面の読み取りも快適です。またトリガーを離した時にスキャンする「トリガーリピート」モードは、狙いを付けてから読取りが行えるので、密集コードの読み取りが簡単になります。
パスポートなどのOCRフォント（OCR-A/Bフォント）を標準サポート。しかも手持ちでも読み取れる性能が確保されています。また、製品に直接マーキングするダイレクトパーツマーキング（DPM）もサポート。特殊な反射の無い部品であれば、読み取りが可能です。

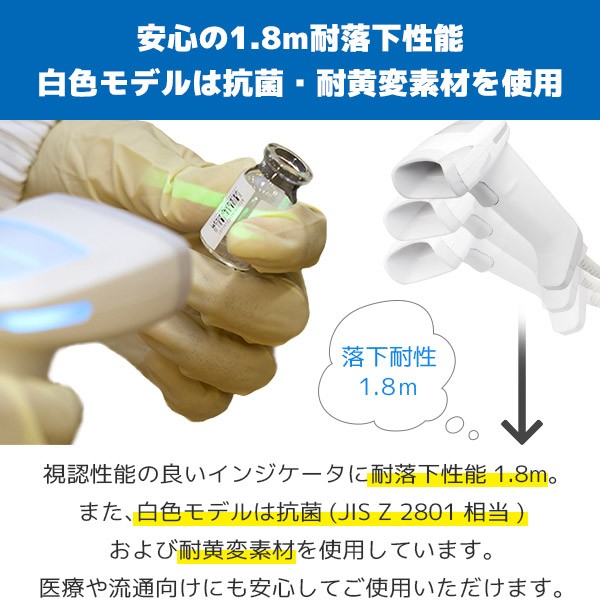

バイブレーション機能・サイレントモードも搭載されており、音が出せない・聞こえない環境下でも快適にお使いいただけます。白色モデルは抗菌(JIS Z 2801相当)および耐黄変素材を使用しており、医療現場でも安心してご使用になれます。
こちらのOCR3.0モデルは標準のOCR-A・OCR-Bに加えて、ゴシック体や明朝体などの汎用的なフォントのアルファベット・数字・記号（対応のもののみ）の読み取りに対応しています。読み取り条件に適っていれば、バーコード化されていないデータ（ロット番号、シリアル番号、棚番、賞味期限など）の自動認識が可能となります。
| 製品型番 | L-46X-OCR3.0-V-WHT-USB | |
|---|---|---|
| カラー | ホワイト | |
| 抗菌仕様 | JIS Z 2081 準拠 | |
| OCR特性 | 【対応文字（※）】 ゴシック体・明朝体などの汎用的なフォントで以下の条件で構成された文字列 ・アルファベット大文字 （小文字は非対応） ・数字：0123456789 ・記号：@、/、$、（）、#、\、+、*、- 【読み取りモード】 汎用フォーマット、日付（賞味期限）、定型フォーマット 【読み取り桁数】 2桁～（汎用フォーマット） 【読み取り段数】 複数段対応（汎用フォーマット/要設定） |
|
| CPU | CPU: ARM Cortex-A7, Core: 800MHz | |
| LPDDR2 ROM | 1G bits | |
| Flash ROM | 1G bits Flash Memory | |
| インジケータLED | 上部パネル/サイドバー3色LED表示 | |
| ブザー | 鳴動周波数可変設定可能 | |
| バイブレータ | 振動モータ(初期設定無効) | |
| 動作電圧範囲 | 4.5V～5.5V | |
| 消費電力 | 動作:340mA, 検知状態:160mA, 待機:55mA (USB) | |
| インターフェイス | Full-Speed 12 Mbps USB(HID/COM)プラグ-A | |
| 読み取り光源 | 電球色LED×1個 | |
| エイミング光源 | シングルバー緑色LED×1個 | |
| 読み取り方式 | モノクロCMOSエリアセンサ | |
| 読み取り画素数 | 30万画素 | |
| 画像取得速度 | 100fps (最大) | |
| フォーカス距離 | 標準モデル:約72mm (スキャナ先端から) | |
| 視野角 | 水平: 約38.0°, 垂直: 約28.9°, 対角線:約46.4° | |
| 読取コード (1D) | [バーコード] UPC-A, UPC-E, UPC-E1, UPC-A Add-on, UPC-E Add-on, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, JAN-8, JAN-13, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, Code 11 [ポスタルコード] Japanese Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code [GS1 データバー, コンポジット] GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC |
|
| 読取コード (2D) | PDF417, マイクロPDF417, Codablock F, QR コード, マイクロQR コード, Data Matrix (ECC 200 ) , MaxiCode, Aztec Code, Chinese-sensible code | |
| 読み取りコード (OCR) | Machine Readable Travel Documents, OCR-A/B ※その他順次対応予定 | |
| 最少分解能 | 0.1mm:1次元バーコード(Code39) 0.169mm :GS1 DataBar, Composite 0.169mm :2次元バーコード(QRコード、Data Matrix、PDF417) |
|
| 読み取り角度 | ピッチ: ±65°, スキュー: ±65°, チルト:360° | |
| 最少PCS値 | 0.2以上 | |
| 幅広バーコード | 100mm幅(分解能0.2mm Code39) | |
| 耐移動体 | 2.54m/s (分解能0.33mm UPC/EAN スキャナ先端から100mmの位置) | |
| 画像出力 | JPEG, BMP | |
| 動作温度 / 湿度 | -5～50℃ / 5～90%RH (非結露、非氷結) | |
| 保存温度 / 湿度 | -30～60℃ / 5～90%RH(非結露、非氷結) | |
| 耐外乱光 蛍光灯 | 10,000 lx以下 | |
| 耐外乱光 太陽光 | 100,000 lx以下 | |
| 耐静電気(破壊無) | 15kV(気中放電) | |
| 耐落下強度 | 高さ1.8mからコンクリート床面に15回(5面3サイクル)自由落下後、読み取りが可能なこと。 | |
| 防塵 ・ 防滴 | IP42相当 | |
| 外形寸法 | 約105.4(D) X 153.4(W) X 60(H)(mm) | |
| 質量 | 約112g(ケーブルを除く) | |
| LED安全規格 | IEC 62471, 2006リスク免除グループ | |
| EMC | VCCI / EN55032 / FCC Class-B | |
| 証明規格 | CEマーキング | |
| 環境負荷抑制対応 | RoHS指令準拠 | |
- 文字サイズは10.5pt以上を推奨
- ゴシック体・明朝体であってもすべてのフォントへの対応は保証されません。対応における確実な情報を希望される場合は、直接オプトエレクトロニクス社までお問い合わせ下さい。
- 掲載値はメーカー規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
- 記載内容は予告無く変更されることがあります。あらかじめご了承ください。
