かざし読みしやすい小型卓上スキャナー

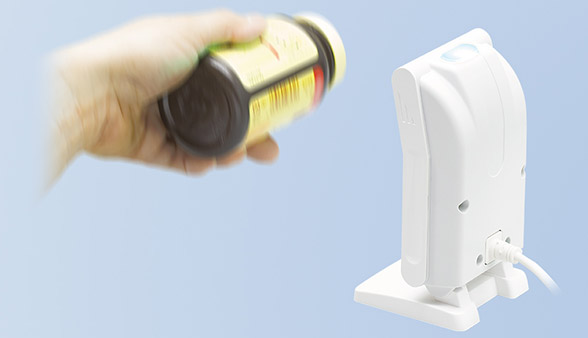

コードのかざし読みがしやすい、コンパクトな卓上バーコードリーダーです。バーコードだけでなくQRコード（二次元コード）にも対応。素早いレスポンスで快適に作業ができます。本体の角度が調整できるので、読み取るものに合わせて最適な状態で設置できます。
- 高速スキャニング
- 超小型で省スペース
- 2種類のエイミング光による選べる検知モード
- 最大16コードの一括読み取り機能
- 液晶読み取り対応
【 ご注意ください 】
納期情報が「メーカーお取り寄せ商品」となっている場合、納期にお時間がかかる場合がございます。ご購入前に詳細な正確な納期を確認されたい場合は、当店までお問い合わせ下さい。お客様都合による返品・交換は承っておりませんので、ご購入前にご利用にあたって必要な情報を必ずご確認下さい。
Ｍ－１０ーＵＳＢ－ＷＨＴ M10USBWHT
| SPEC スペック | 電源供給接続先より供給 | 防塵防滴IP52 準拠 | 抗菌仕様JIS Z 2801 相当 (白色モデル) | 落下耐性高さ 150 cm（コンクリート床面に計 15 回 自由落下） | インジケータステータス LED, ブザー |
|---|
| 商品管理番号 | M-10-USB |
|---|---|

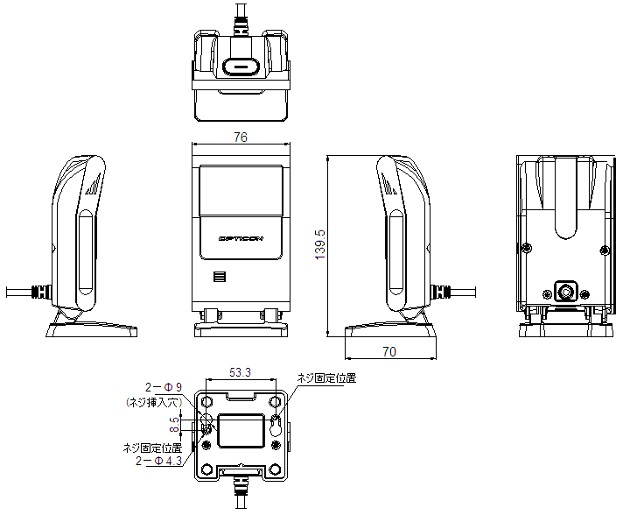

| サイズ | 70.0 (D) × 76.0 (W) × 139.5 (H)mm |
| 注意事項 | ※掲載値はメーカー規定の測定方法によるものです。保証値は別途仕様書をご参照ください。 ※記載内容は予告無く変更されることがあります。あらかじめご了承ください。 |
| 製品型番 | M-10-USB-WHT |
| インターフェイス | USB 2.0 Full Speed 12 Mbps (HID/COM)、USB-A |
| 重量 | 約 250 g (ケーブルを除く) |
| メーカー保証 | 1年間 |
| メーカー | オプトエレクトロニクス OPTICON |
M-10オプトエレクトロニクス QR対応 定置式 バーコードリーダー USBモデル | OPTICON
オプトエレクトロニクスM-10は素早い読取り速度が特徴の定置式バーコードリーダーです。最新画像処理技術により、バーコードや二次元コード（QRコード）を素早く読み取ることができます。スキャナは前方に最大60度傾けられ、また超小型サイズなので省スペースで設置する場所を選びません。
2種類の読み取り用エイミング光が選べるので、周辺環境に合わせて最適なコードの検知が出来ます。また設定された4フォーマットのコードを最大16コードまで一括読み取りが出来る機能も搭載されています。
ストレスを感じない圧倒的な読み取りスピードで、液晶画面に表示されたコードも軽快に読み取ります。

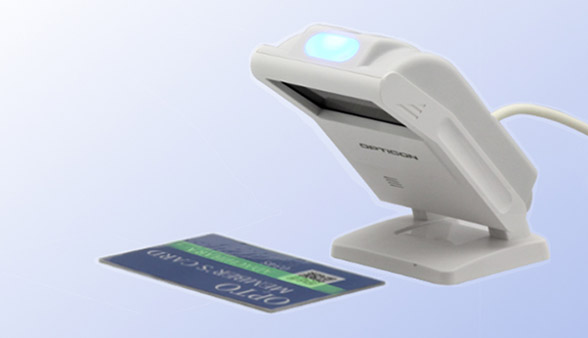

液晶読取りに対応

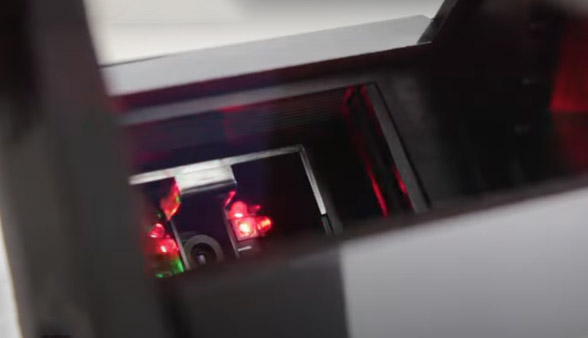

液晶画面に表示されたQRコードやバーコード読み取りが可能です。照明の反射を防止する光学系により、暗い画面でも安定して読み取れます。高い読取り精度
ストレスを感じない圧倒的な読み取りスピード。暗所や明るい環境下でも、通常と変わらない読み取りレスポンスを実現しました。液晶画面に表示されたコードも軽快に読み取ります。場所を選ばないコンパクトボディ

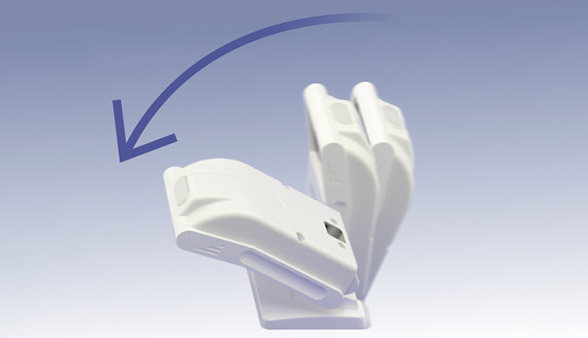

超小型サイズ、スタイリッシュなデザインを実現。場所を選ばず、省スペースでの設置が可能です。またスキャナを前方に最大 60 度傾けることができ、読み取りやすい角度に調整すれば快適に読取り作業ができます。わかりやすいエイミング

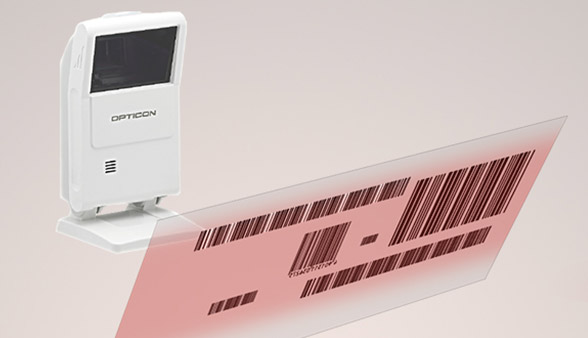

物体検知 / 読み取り中に緑色シングルラインエイミングが照射されるため、 ターゲットをかざす位置が簡単に分かります。読み取り編集機能
「データ編集プログラミング」機能により、複数の画像を利用して最大 16 コードの一括読み取りが可能です。GS1 フォーマットなどの出力編集処理も容易に設定できます。設定ツール

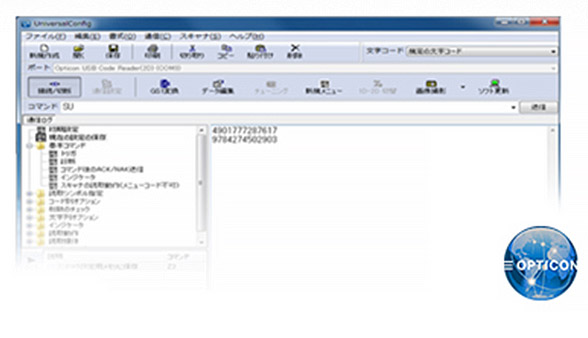

専用設定ツール「UniversalConfig」で導入も簡単です。※インターフェイスおよびコマンドの詳細は「M-10 ユーザーズマニュアル」 を参照してください。
詳細仕様
| カラー | ホワイト | ブラック |
|---|---|---|
| 商品番号 | M-11-WHT-USB | M-11-BLK-USB |
| インターフェイス | USB 2.0 Full Speed 12 Mbps (HID/COM)、USB-A | |
| 動作電圧 | 5.0 V (4.5 ～ 5.5 V) | |
| 消費電流 | 読取時: 350 mA (Typ) 検知状態: 190 mA (Typ) |
|
| 読み取り光源 | 電球色 LED × 2 個 (ハンズフリーモード) 上部パネル 白色LED 2箇所 (スクリーン優先モード) |
|
| 読み取り方式 | モノクロCMOS エリアセンサ | |
| 読み取り画素数 | 100 万画素 (H: 1280 × V: 800) | |
| 画像取得速度 | 120 fps (最速値) | |
| 視野角 | 水平 約 48.0°、垂直 約 30.8° | |
| 読み取り基準位置 (スクリーン優先モード) | 距離:10mm、 水平×垂直:78×54mm (Typical値) | |
| 読み取りコード | [1次元コード] JAN-13, JAN-8, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey [ポスタルコード] Japan Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code [GS1/合成シンボル] GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1-DataBar, Composite GS1-128, Composite EAN/UPC [2次元コード] PDF417, MicroPDF417, Codablock F, QRコード, マイクロQRコード, Data Matrix (ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-Sensible Code [OCR] Machine Readable Travel Documents, OCR-A/B |
|
| ピッチ角度 | ±60° | |
| スキュー角度 | ±70° | |
| チルト角度 | 360° | |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 23% 以上 | |

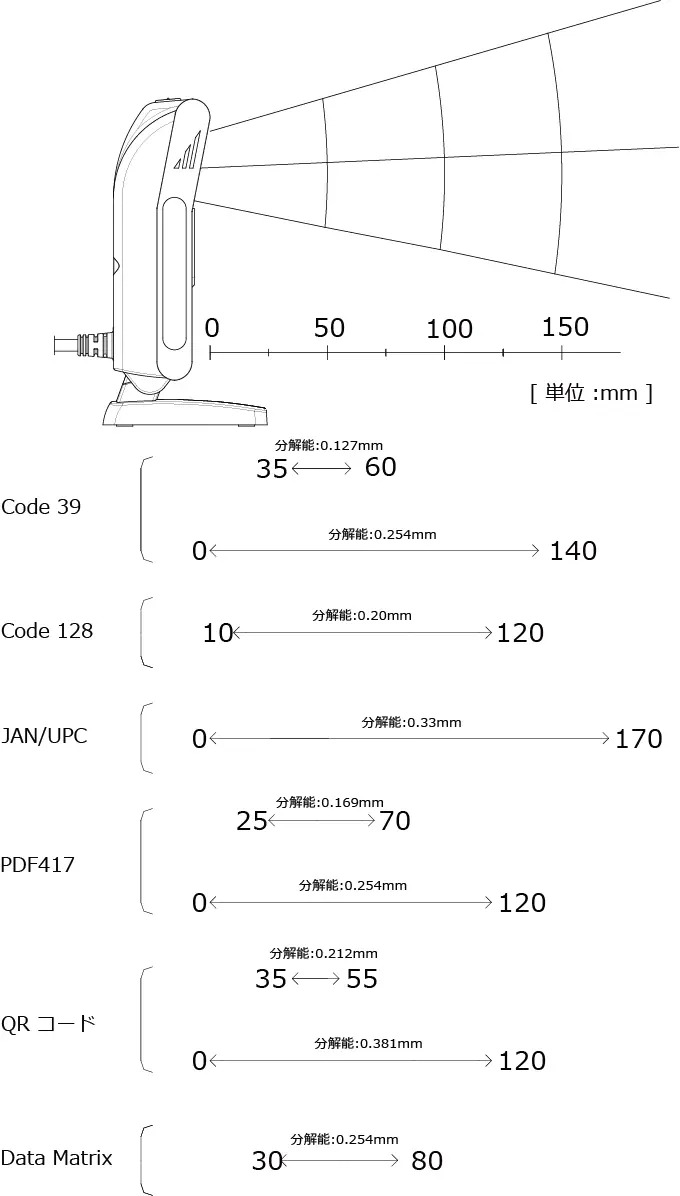

| 最小分解能 (PCS 0.9 の場合) | 0.1 mm (Code 39) 0.169 mm (GS1 Databar、Composite Code、PDF417、QRコード) 0.169 mm (Data Matrix) |
|
| インジケータ | サイドバー3色LED表示, スピーカ | |
| 画像データ形式 | BMP、JPEG | |
| 動作温度 | -5 ～ 45 ℃ (AC アダプタ 0 ～ 40 ℃) | |
| 保存温度 | -30 ～ 60 ℃ (AC アダプタ -20 ～ 85 ℃) | |
| 動作湿度 | 10 ～ 90%RH (非結露、非氷結) | |
| 保存湿度 | 10 ～ 90%RH (非結露、非氷結) | |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 | |
| 耐外乱光 太陽光 | 100,000 lx 以下 | |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接) |
|
| 耐落下強度 | 高さ 150 cm からコンクリート床面に計 18 回 (6 面 x 3 回) 自由落下後、読み取りが可能なこと。 | |
| 防塵・防滴 | IP42 相当 | |
| 外形寸法 | 約84.4(D)×124.4(W)×48(H)mm | |
| 質量 | 約 220 g (ケーブルを除く) | |
| 抗菌仕様 | JIS Z 2801 相当(白色モデル) | |
| ケーブル長 | 2.1 m | |
| 読み取り窓 | 鉛筆硬度 : 6H ～ 7H / モース硬度 : 4相当 | |
| 外形寸法 | 約84.4(D)×124.4(W)×48(H)mm | |
| LED 安全規格 | IEC 62471 リスク免除グル-プ | |
| EMC | ・EMC 指令 EN 55024, EN 55032 Class B ・FCC Part 15 Subpart B Class B ・VCCI クラス B |
|
| 環境負荷抑制対応 | RoHS 指令 | |
| 付属品 | 吸着ジェルシート | |
