QR内の漢字やひらがな等のデータの読み取りに対応
スマートフォンの画面読取りに最適。読取りレンジが広く大きめコードも読み取れる

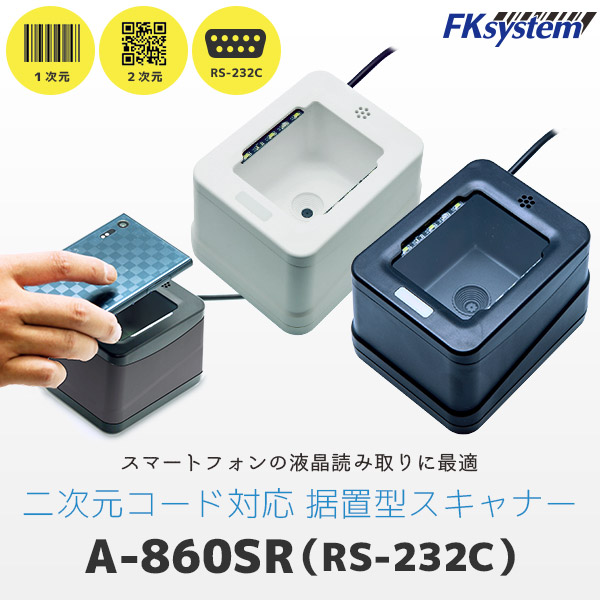

QR決済やアプリのバーコード読取りに適した、卓上のバーコードリーダーです。液晶読取りに対応し、JANコードなどの一次元コード・QRなどの二次元コードを、全方位から素早くスキャンします。
- QRの日本語データ読み取り対応
- 液晶読み取り対応
- 物体検知機能搭載
- 最大10cm×10cmのコードの読取り可能
- GS1 Databar読み取り対応
【 ご注意ください 】
お使いのソフトウェアによるエラー、記載スペック外でのトラブルは保証外となります。
お客様都合による返品・交換は承っておりませんので、必ずご購入前に製品仕様などをご確認下さい。
【 RS-232C接続について 】
RS-232Cはシリアル通信の制御を行うため、 専門的な知識が必要です。
- シリアル通信制御についての知識を有する方へのご購入をお勧めします。
- パソコンなどRS-232Cからの電源供給が無い端末への接続には、別売の【 ⇒ AC/DCアダプター 】もしくは【 ⇒ 専用電源供給ケーブル 】が必要です。
- 故障の原因となるため、必ずACアダプターは専用のものをご利用ください。専用品以外を使用したことによる故障は、保証の対象外となります。
A860SR A－８６０ＳＲ A８６０ＳＲ
| SPEC スペック | 電源供給専用ACアダプター（別売：SAPA05010JP） もしくはUSB・PS/2電源供給ケーブル（別売：GF12-USB・GF12-PS2） |
最小分解能1次元コード：0.152mm(6mil) 2次元コード：紙面0.190mm（7.5mil）、液晶面0.254（10mil） |
|---|
| 商品管理番号 | A-860SR |
|---|---|
| サイズ | 102(L) x 82(W) x 73.5(H)mm（ゴム足 2mm を含む） |
| 注意事項 | ※掲載値はメーカー規定の測定方法によるものです。保証値は別途仕様書をご参照ください。 ※記載内容は予告無く変更されることがあります。あらかじめご了承ください。 |
| 製品型番 | ホワイト：A-860SR(W) ブラック：A-860SR(B) |
| インターフェイス | RS-232C（コネクタ形状：D-Sub9Pin メス） |
| 重量 | 約250g (ケーブルを含む) |
| メーカー保証 | 1年間 |
| メーカー | エフケイシステム FKsystem |
関連商品
USB接続タイプはこちら
A-860Sエフケイシステム QR対応 定置式 バーコードリーダー | FKsystem
A-860SシリーズはQR決済やアプリのバーコード・QR読み込みに適した定置式のバーコードリーダーです。スマートフォンなどの液晶画面の読み取りに対応しています。もちろん紙面のバーコードもスキャン出来るので、会員カードなどの運用でもお使いいただけます。
物体検知機能を搭載しているので、物をかざすと反応してLEDが点灯し、読み取り行います。JANコードなどの一次元コード・QRなどの二次元コードを、全方位から素早くスキャンします。
読み取り視野も広く、読み取り面から少し離してかざせば、ある程度大きなサイズのコード（最大100mm×100mm）も読み取ることが可能です。
QRコード内の日本語データ（漢字・ひらがな・カタカナ等の2バイトデータ）の読み取りに対応。前モデル（A-860）はRS-232Cモデルのみが対応でしたが、A-860SUはUSB・RS-232C共に読み取ることが出来るようになっております。
詳細仕様
| 商品番号 | A-860SR(W) | A-860SR(B) |
|---|---|---|
| カラー | ホワイト | ブラック |
| JANコード | 4580298764908 | 4580298764915 |
| インターフェース | RS-232C接続 （コネクタ形状：D-Sub9Pin メス） |
|
| イメージセンサー解像度 | 640 × 480 pixel | |
| 最小分解能 | 1次元コード：0.152mm(6mil)、2次元コード：紙面0.190mm（7.5mil）、液晶面0.254（10mil） | |
| 光源 | illumination: 6500K LED | |
| PCS値 | 30％以上 | |
| 読取り角度 | Roll：360°， Pitch：±50°， Yaw：±50° | |
| 読取深度 | 0-120mm (Code128_10mil) / 5-40mm(QR_15mil) ※PCS90% | |
| 対応コード | 【1D】Code 128, EAN-13, EAN-8, Code 39, UPC-A,
UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14,ISBN, Code 93, UCC/EAN-128,
GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5 【2D】PDF417，Data Matrix，QR，Micro QR |
|
| 2バイト文字 | 対応 | |
| 電源供給 | 外部電源供給 （ACアダプタ別途） |
|
| 入力電源 | DC5V±5% | |
| 消費電力 | 作動時：150mA / スタンバイ時：80mA | |
| 温度 | 0℃～50℃ | |
| 湿度 | 10%～90% (結露しないこと) | |
| 耐落下強度 | 1.5m からコンクリート面に自然落下し正常動作 | |
| 本体寸法 | 102(L) x 82(W) x 73.5(H)mm（ゴム足 2mmを含む） | |
| 重量 | 約250g (ケーブルを含む) | |
| ケーブル長さ | 約1.9m ストレートケーブル | |
| 筐体素材 | ABSプラスチック | |
RS-232C コネクタピン配置
| ピン番号 | 記号 / 説明 / 信号の方向 | |
|---|---|---|
| 1 | - / - / - | |
| 2 | TxD / データ送信 / 出力 | |
| 3 | RxD / データ送信 / 入力 | |
| 4 | - / - / - | |
| 5 | GND / 信号グランド / - | |
| 6 | - / - / - | |
| 7 | CTS / 送信可 / 入力 | |
| 8 | RTS / 送信要求 / 出力 | |
| 9 | VCC / ＋5V電源 / 入力 | |
