卓上でも壁掛けでも、多用な運用にフィットする自由設置型
ST-860シリーズは、ネジ固定が可能な安定設置型の2次元バーコードリーダー。明るく・均一に照らせるフラットな照射光の白色LED搭載。広い視野角に対応する安定した読取り性能で、店舗・工場・医療現場などに最適。
製品の注目ポイント
- 柔軟なインターフェイス対応
- 卓上・壁掛け 両対応
- 水平360°対応、ワイドな読取角度
- 落下耐性1.5mの堅牢設計
- 読み取り時280mAの省電力設計
- 低コントラストのコードに対応
- 目に優しい白色LED
お使いのソフトウェアによるエラー、記載スペック外でのトラブルは保証外となります。
お客様都合による返品・交換は承っておりませんので、必ずご購入前に製品仕様などをご確認下さい。
RS-232Cはシリアル通信の制御を行うため、 専門的な知識が必要です。
- キーボードエミュレーションソフトウェアはメーカーサイトよりダウンロードが可能です。
- シリアル通信制御についての知識を有する方へのご購入をお勧めします。
簡易スペック
| SPEC スペック | 製品型番ST-860R | インターフェイスRS232C D-Sub9ピン（メス） 対応プロファイル：シリアル |
サイズ140(L) x 78(W) x 99(D)mm | 電源供給付属ケーブルのUSB端子より供給（※） | 重量約254g | 落下耐性1.5m から自然落下で正常動作 | センサーCMOS 640 x 480 | 耐外乱光0～100,000 Lux | 分解能1D：4mil / 2D：7.5mil | 同梱品本体, 簡易マニュアル, ゴムパーツ | メーカーエフケイシステム FKsystem | メーカー保証1年間 |
|---|
| 商品管理番号 | ST-860R |
|---|---|
| 注意事項 | ※パワーCOM（RS232C 9 ピンからの給電）にも対応しておりますが、USB とパワーCOM からの二重給電は、故障の原因となるため絶対に行わないでください。 ※掲載値はメーカー規定の測定方法によるものです。保証値は別途仕様書をご参照ください。 ※記載内容は予告無く変更されることがあります。あらかじめご了承ください。 |
| メーカー | エフケイシステム Fksystem |
関連商品
USB接続モデル ST-860U はこちら 定置式バーコードリーダー 全商品一覧製品詳細情報
製品の主な機能
製品概要
ST-860シリーズは、2次元コードに対応した定置式バーコードリーダーです。読み取り性能・設置性・省電力性をバランス良く備え、卓上設置はもちろん、付属プレートによる壁面固定や機器への組み込みにも柔軟に対応。角度調整が可能なヒンジ構造により、現場のレイアウトに応じた最適な読取ポジションが確保できます。
CMOSセンサーと白色LED照明を搭載し、スマートフォンやタブレット画面に表示されたコードの読み取りにも対応。読み取り姿勢においては、Roll 360°、Pitch/Yaw ±60°の広い許容角度により、コードの向きに厳しく合わせる必要がなく、オペレーターの負担を軽減します。
また、PCS値20%以上に対応しており、印刷のかすれやコントラストの低いバーコードも安定して読み取り可能。読み取り速度は1.2m/秒で、手動操作にも十分なスピードを備えています。USB Type-Aに加え、Type-CおよびRS-232Cモデルも用意しており、各種システム環境への組み込みにも対応。省電力設計で、スタンバイ時でも電流値を抑え、連続運用に適しています。
医療・小売・物流・受付など、様々な業務シーンにおいて、安定性と柔軟性を兼ね備えています。
主な特徴
角度調整が可能なヒンジ構造
角度調整可能な底面プレートには固定用スロット穴を装備。
壁面や筐体上部の端など、不安定になりがちな場所でもしっかり固定が出来ます。使用環境に応じた設置が可能なので、運用の幅が広がります。
1D 2Dコードに対応
一次元・二次元コード両対応で、1Dは最小4mil、2Dは7.5milの分解能に対応。小型ラベルや印字の細いバーコードも、安定して読み取ります。医療の分野で用いられているGS1識別コードにも対応しています。
液晶画面のコード読み取りに対応
白色LED搭載でスマートフォン画面など液晶への対応力が高く、スマート決済運用にも活用できます。
白色LEDは目にも優しく、対面業務にも適しています。
柔軟なインターフェイス対応
USB Type-A／Type-Cに加え、RS-232Cシリアル接続にも対応。
接続インターフェイスのバリエーションが豊富で、使用するシステムや機器に合わせて柔軟に導入できます。
※こちらはRS-232Cモデルのページです。 USBモデル ST-860U
省電力設計
白色LED搭載ながら、読み取り時280mA／待機時210mAの省電力設計。
常時通電が求められる業務用途でも、安定した運用と電力効率を両立します。
角度を気にせず、スキャン可能
水平360°、上下左右±60°のワイドな読取角度で、コードを斜めにかざしてもスムーズに認識。
読み取り姿勢の自由度が高く、作業効率を損ないません。
低コントラストのコードも、しっかり読み取り
PCS値20%以上に対応し、かすれや薄い印字にも強い設計。
印字が薄いラベルや複写紙など、コントラストの低いバーコードにも対応します。
サイズ情報
詳細仕様
| 製品型番 | ST-860R(W) | ST-860R(B) |
|---|---|---|
| JANコード | 4580298765721 | 4580298765714 |
| 本体カラー | ホワイト | ブラック |
| インターフェース | 有線：RS232C D-Sub9ピン（メス） | |
| 対応プロファイル | シリアル | |
| 電源供給 | 付属ケーブルのUSB端子より供給 （※） | |
| 光源 | 白色LED | |
| センサー | CMOS 640 x 480 | |
| 動作許容速度 | 1.2m/秒 | |
| 分解能 | 1D：4mil / 2D：7.5mil | |
| PCS値 | 20%以上 | |
| 耐外乱光 | 0～100,000 Lux | |
| 視野角 | 水平50°、垂直38° | |
| 傾き許容範囲 | Roll:360°、Pitch:±60°、Yaw:±60° | |
| 対応読取コード | 【1D】 Code128、GS1-128、EAN-13、EAN-8、Code39、UPC-A、UPC-E、Codabar、GS1 Databar、Interleaved 2 of 5 【2D】 QR Code、Micro QR、Data Matrix、PDF417、MicroPDF417 |
|
| 入力電源 | DC5V±5% | |
| 消費電力 | 読取り時：280mA スタンバイ時：210mA |
|
| 動作温度 | -20℃ ～ +40℃ | |
| 保管温度 | -30℃ ～ +70℃ | |
| 湿度 | 5%～95% (結露しないこと) | |
| 衝撃耐性 | 1.5m から自然落下で正常動作 | |
| EMC規格 | RoHS | |
| 重量 | 約254g | |
| 付属ケーブル長さ | 約1.5m ストレートケーブル | |
| 本体寸法 | 140(L) x 78(W) x 99(D)mm | |
| ２バイト文字対応 | 外部キーボードシミュレーターにより対応 | |
| 付属品 | 本体, 簡易マニュアル, ゴムパーツ | |

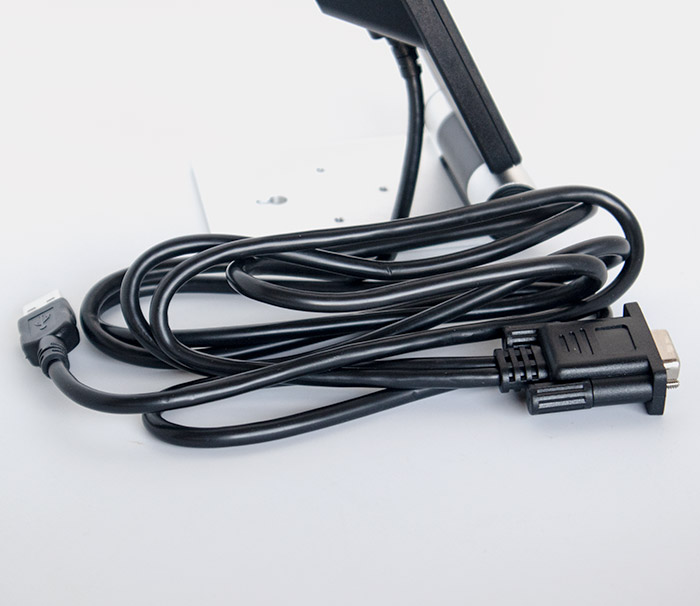

- ST-860R は、USB ポートからの+5V 給電で動作します。 パワーCOM（RS232C 9 ピンからの給電）にも対応しておりますが、USB とパワーCOM からの二重給電は、故障の原因となるため絶対に行わないでください。
RS-232C ピン配置
| DB9 Female | ||
|---|---|---|
| Pin No. | Function | |
| 2 | TXD | |
| 3 | RXD | |
| 5 | GND | |
| 9 | ＋5V（VCC_2） | |
